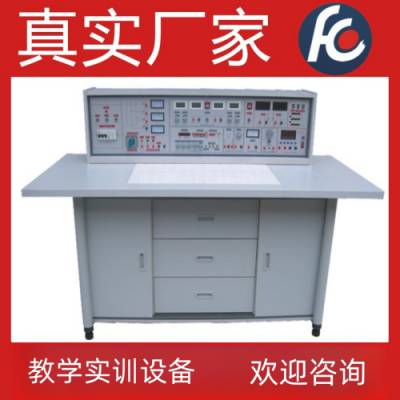

SXK-760B 电工、模电、数电实验与技能实训考核实验室成套设备

（带智能型功率表、功率因数表）

一、实验台和实验操作桌结构及功能：

1、实验台构成与性能：

1.1　电源及参数：

1.1.1、输入电源：三相四线电源，输入时指示灯亮。

1.1.2、电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。

A组：单、三相可调交流电源，提供0－430V连续可调的交流电源，同时可得到0-250V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）

B组：低压交流电压3-24V分七档可调，输出电流1.***，电流表指示。

C组：低压直流稳压电源，电压5V，电流0.***，电流表指示。

D组：双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.***，具有预设式限流保护功能，每次输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。

E组：单相交流市电输出，由万能插板供用户自备设备使用。

1.2函数信号发生器:

1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.

1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。

1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%

1.2.4方波响应:前沿/后沿≤100nS（开路）

1.2.5输出幅度(开路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p

1.2.6直流偏置(开路)：±lOV

1.2.7输出阻抗Z：ZO=50Ω±5Ω

1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。

1.2.9压控振荡(VCF)：加外加直流电压0±5V变化时，对应的频率变化大于l00:1。

1.2.10输出衰减:20dB　40dB　60dB

1.3频率计数器:

1.3.1测频范围:lHz～l00MHz。

1.3.2闸门时间:0.01S、0.1S、1S、10S

1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。

1.4智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和***，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。

1.5单次脉冲:每次可输出一对正负脉冲。

1.6音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。

1.7七段译码器：3组七段译码器及对应译码显示数码管。

1.8外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA

1.9外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。

2、实验操作桌:双面饰面板制成，不变形***，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。

二、结构与配备（以二十四座为例）

（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有***元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。继电部分训练元器件已装在***的元件盒上，实训时插在九孔电路板上即可连线实验，方便，灵活。电子技能实训项目由二十几套实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。

（二）、示教控制台：1台示教台，分别控制12台学生实验台的电源，通用九孔电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。

（三）、实验台，共13台，学生实验桌和示教台上各配备1台。

（四）、器材配备：

人体复苏模型1个，灭火器1只，手电钻3把，台钻1台，表笔、扳手、剥线钳、镊子、钢丝钳、尖嘴钳等工具13套，电烙铁及烙铁架25套，MF-47指针万用表13只，数字万用表13只，电度表13只，兆欧表13只，钳形表13只，转速表1只，绕线机2台，保险盒39只，配电板26块，熔断器78只，拉线开关、圆插座、平灯头各26只，20W日光灯13套，交流电流表39只，交流电压表13只，换相开关13只，电阻一批，变压器组件13套，三相电动机拉具1套，钢锯架13把，单相电动机13台，三相180W鼠笼式电动机26台，100W直流电机1台，交流接触器52只，组合开关13只，3H铁壳按钮13只，热继电器26只，时间继电器13只，变压器13只，单刀开关13只，三相闸刀13只，信号灯13只，变压器绕线桌1张，双门立柜2个，敷铜板13片，初步焊接通用线路板及组件13套，13×22套数电、模电技能实训考核组件（包括***线路板及相应元器件），13套电工、模电、数电实验所需的电阻、电位器、电容、变压器、二极管、三极管、场效应管、集成、可控硅、传感器、逻辑电平开关、***通用集成座等，学生凳25张。

三、实验及实训项目：

（一）实验项目：

（1）电工部分实验项目
